串联谐振试验设备中分压器的使用说明
分压器是高电压测量的专用仪器仪表，既可测量工频交流高压，又可测量直流高压。在串联谐振试验设备中主要起到测量调节器上的高压电压值和低压的作用。整个设备由分压器和测量仪表两部分组成，分压器采用平衡式等电位屏蔽结构，整个装置具有线性好、性能稳定、易于携带、结构合理、操作简单、测试准确、显示直观等特点。

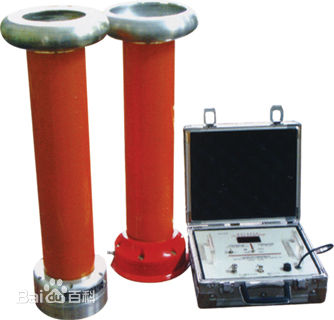

分压器
分压器使用说明：
1．打开铝合金操作箱，分别取出分压器筒、均压球、专用数字测量仪表及专用电缆线，将之摆放在一边。
2．将有底座的分器筒安全可靠放置，依次装上第二节分压器筒及均压球。
3．在分压器底座“地线”接线柱上牢固地接上地线。
4．将被测高压引线与分压器顶端均压球牢固连接。
5．将专用电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。
6．根据所需测量的高压，选择测量仪表所掷位置。
7．加载高压并记录数据。
8．降压一段时间后，直到测量仪表显示为零时，方可拆除试验线路。
分压器使用注意事项：
1．本设备使用时周围不得有任何杂物，以免影响测量精度。
2．严格注意保持操作距离，确保操作过程中的安全。
3．检查各部位联接可靠，特别是地线的牢固联接。
4．测量完毕后直至仪表测量显示为零方可进入现场。
5．严禁超压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。
