简述接地电阻测试仪的“三点法”测试方法
三点法是最彻底，最可靠的测试方法; 用于测量已安装接地电极的接地电阻。

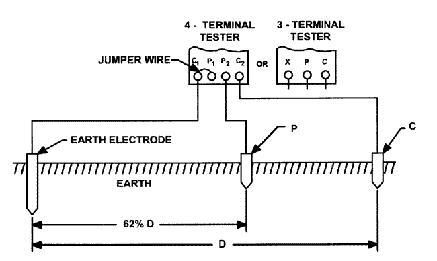

使用四端子测试仪，仪器上的P1和C1端子跳线并连接到被测接地电极，同时C2参考杆尽可能远离被测电极直接驱入接地。然后，潜在参考点P2以一定数量的点被驱动到地球中，大致在C1和C2之间的直线上。记录每个P2点的电阻读数。
潜在的测试方法
测量值绘制在电阻与距离的曲线上。从曲线读取正确的接地电阻，该距离约为C1和C2之间总距离的62％。潜力下降方法有三种基本类型：
•完全电位下降：许多测试都是P的不同空间，并绘制了完整的电阻曲线。
•简化的电位下降：在P的定义距离处进行三次测量，并使用数学计算来确定电阻。
•61.8规则：使用P进行单次测量，距离为C1和C2之间距离的61.8％（62％）。
