串联谐振的组成部件解析

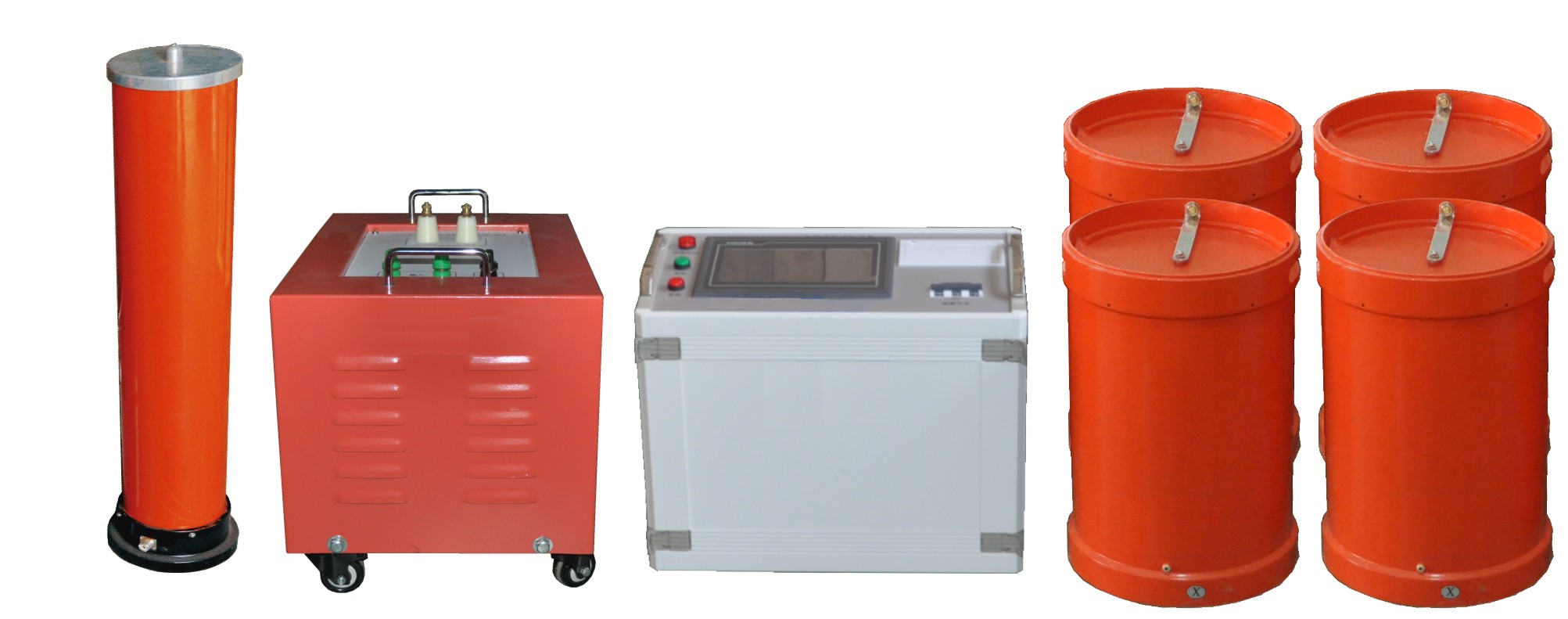

串联谐振由四部分组成：由变频电源、励磁变压器、高压电抗器和电容分压器组成。
串联谐振组成部分
1. 变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体。变频电源是将市电中的交流电经过AC→DC→AC变换， 输出为纯净的正弦波，输出频率和电压一定范围内可调。它有别于用于电机调速用的变频调速控制器，也有别于普通交流稳压电源。理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波（无失真）。变频电源十分接近于理想交流电源，因此，先进发达国家越来越多地将变频电源用作标准供电电源，以便为用电器提供最优良的供电环境，便于客观考核用电器的技术性能。
2.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压。励磁变压器是一种专门为发电机励磁系统提供三相交流励磁电源的装置，励磁系统通过可控硅将三相电源转化为发电机转子直流电源，形成发电机励磁磁场，通过励磁系统调节可控硅触发角，达到调节电机端电压和无功的目的。
3.高压电抗器：与容性试品发生串联谐振。高压串联电抗器主要用于6kV～35kV电力系统与高压电容器组相串联，能够有效的抑制和吸收高次谐波，限制合闸涌流及操作过电压，保护电容器组，改善系统的电压波形，提高电网功率因数。
4.分压器：测量调节器上的高压电压值和低压。交直流两用数字高压表（分压器），用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压。
