串联谐振试验设备是由哪几部分组成
串联谐振试验设备不同于一般通用的试验仪器，最大的特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等，除了本选型目录给出系列典型常用型号供用户选择外，通常需要根据用户的试品范围和试验要求进行配置方案的设计，满足不同用户、不同试品、不同地区的试验要求。
串联谐振试验设备是由以下部件组成的：
1.变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体；
2.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压；
3.高压电抗器：与容性试品发生串联谐振；
4.分压器：测量调节器上的高压电压值和低压；

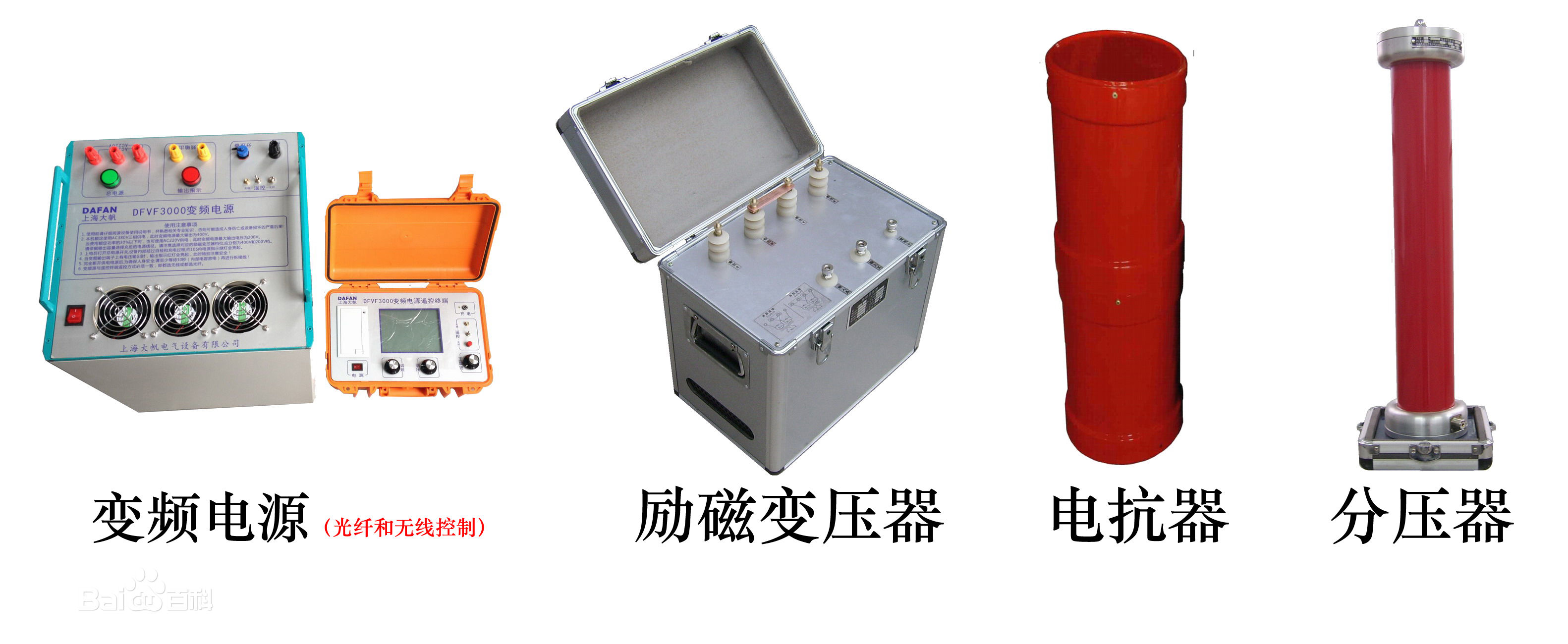

从左至右依次为：变频电源、励磁变压器、高压电抗器、电容分压器。
