串联谐振耐压设备工作原理简介
武汉华超电子串联谐振耐压设备的产品原理：串联谐振耐压设备采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。串联谐振耐压设备主要是针对所有电气设备的交流耐压试验，例如6KV、10kV、35kV、110kV、220KV、以及500kV及以下电力的电缆，GIS和SF6开关，套管，主变压器、母线，发电机，互感器等。此电抗器是采用多只分开设计的，既可满足高电压、小电流的设备试验条件要求，又能满足象500kV电缆这样的高电压的交流耐压试验要求。

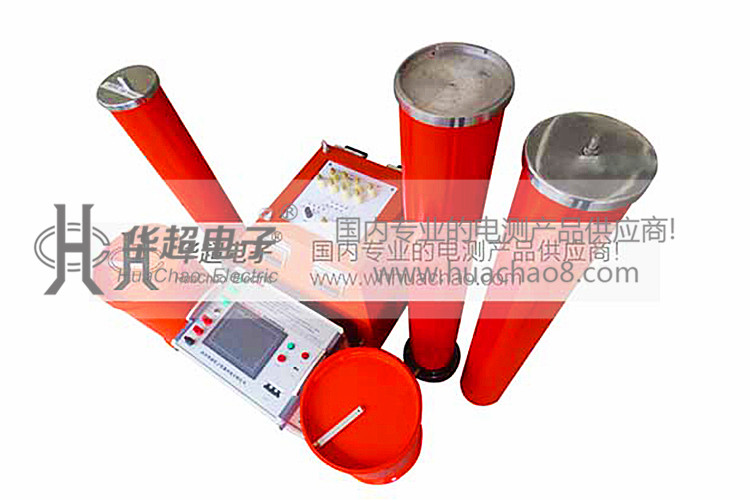

串联谐振耐压设备
串联谐振耐压设备应用范围非常广泛，是地、市、县级高压试验部门以及电力安装、维修、电测试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、高压电抗器和电容分压器组成。
组成部件： 由变频电源、励磁变压器、高压电抗器和电容分压器组成。
1.变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体
2.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压
3.高压电抗器：与容性试品发生串联谐振
4.分压器：测量调节器上的高压电压值和低压
当回路频率为1/2π/LC的时候，电路发生共同震动，样品上的电压是励磁变量高压端输出电压的q倍。Q是系统的品质因数，即电压谐振倍数，一般在10到100之间。串联谐振是通过调节变频电源的输出频率来实现的，在电路谐振的条件下，通过调节变频电源的输出电压，使测试电压达到实验值。由于电路的谐振，逆变器电源的低输出电压可以在样品CX上产生较高的测试电压。
以上是小编整理的，关于串联谐振耐压设备的组成部分与使用原理，希望能给大家带来帮助。
