HCETCR系列钳形接地电阻测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻仪有长钳口及圆钳口之分，长钳口特别适宜于扁钢接地的场合。

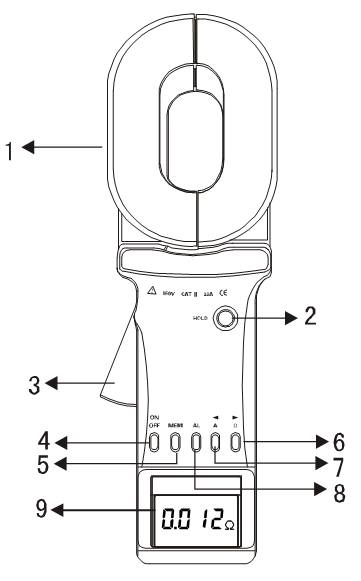

1. 钳表结构
2）. HOLD键：锁定/解除显示/存储
3）. 扳机：控制钳口张合
4）. ON/OFF键：开机/关机/退出/组合清除数据
5）. MEM键：数据查阅键/组合清除数据
6）. * 电阻测量切换键Ω/右箭头键
7）. *电流测量切换键A/左箭头键
8）. AL报警功能键：报警功能开启/关闭/报警临界值设定
9）. 液晶显示屏
注：“*”仅限于C型。
| 型 号 | 电阻量程 | 电流量程 | 说明 |
| ETCR2000+ | 0.01-1200Ω | 基础型 | |
| ETCR2000A+ | 0.01-200Ω | 实用型 | |
| ETCR2000B+ | 0.01-1200Ω | 防爆型 | |
| ETCR2000C+ | 0.01-1200Ω | 0-20A | 多功能 |
| 钳口尺寸 | 65mm×32mm | ||
| 钳口张开尺寸 | 32mm | ||
| 钳表尺寸 | 长宽厚285mm×85mm×56mm | ||
| 钳表质量 | 1160g（含电池） | ||
| (han | |||
| 电阻量程 | 测量范围 | 分辨力 | 准确度 |
| 0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） | |
| 0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） | |
| 1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） | |
| 50.0Ω-99.5Ω | 0.5Ω | ±（1.5%＋0.5Ω） | |
| 100Ω-199Ω | 1Ω | ±（2%＋1Ω） | |
| 200Ω-395Ω | 5Ω | ±（5%＋5Ω） | |
| 400-590Ω | 10Ω | ±（10%＋10Ω） | |
| 600Ω-880Ω | 20Ω | ±（20%＋20Ω） | |
| 900Ω-1200Ω | 30Ω | ±（25%＋30Ω） | |
| 电流量程 | 0.00mA -9.95mA | 0.05mA | ±（2.5%＋1mA） |
| 10.0mA -99.0mA | 0.1mA | ±（2.5%＋5mA） | |
| 100mA -300mA | 1mA | ±（2.5%＋10mA） | |
| 0.30A-2.99A | 0.01A | ±（2.5%＋0.1A） | |
| 3.0A-9.9A | 0.1 A | ±（2.5%＋0.3A） | |
| 10.0A-20.0A | 0.1 A | ±（2.5%＋0.5A） | |
| 电 源 | 6VDC（4节5号碱性干电池LR6） | ||
| 换 档 | 全自动换档 | ||
| 单次测量时间 | 0.5秒 | ||
| 液晶显示器 | 4位LCD数字显示，长宽47mm×28.5mm | ||
| 数据存储 | 99组 | ||
| 声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关 | ||
| 报警临界值设定范围 | 电阻：1-199Ω；电流：1-499mA | ||
| 防爆标志 | Exia Ⅱ BT3 Ga | ||
| 计量制造许可证 | 粤制0000741号 | ||
| 企业生产标准 | Q/（GZ）YTDZ1-2007 | ||
| 随机附件 | 钳表：1件；测试环：1件；电池LR6：4节；仪表箱： 1件 | ||
