浅谈串联谐振耐压试验设备的特点与条件
随着CVT(电容式电压互感器)技术的不断成熟，CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般0.005~0.02μF，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源。而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，更不易于现场试验。小编初涉电力测试设备的行业，在与老前辈聊天的过程中了解到串联谐振耐压试验设备的使用特点以及特定环境下的使用条件，通过文字的形式整理呈现给大家：
1.串联谐振耐压试验设备的使用原理：
采用了串联谐振的原理，采用了无极手动调感的技术，研发出了新一代的CVT校验专用工频串联谐振升压装置，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。串联谐振耐压试验设备采用多节电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试专业人员理想的新型换代产品。
2.串联谐振耐压试验设备的使用条件：
①输出电压电流波形良好，失真度小于0.5%;
②需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60;
③不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏;

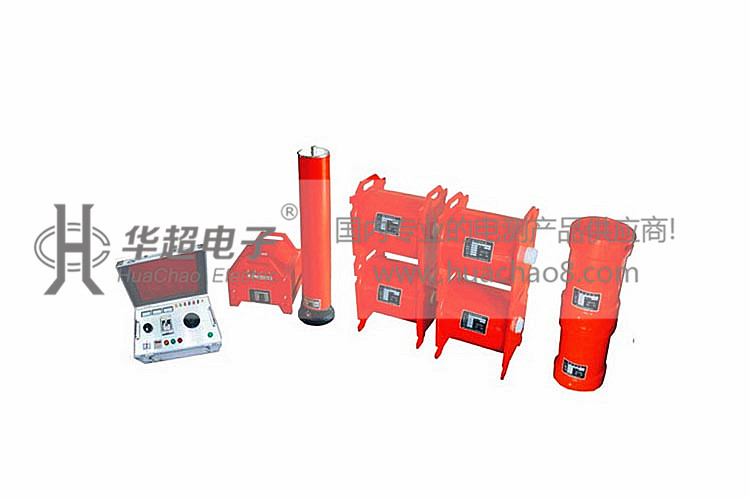

④便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻;
⑤保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
3.串联谐振耐压试验设备的使用特点：
① 改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防止了谐波峰值引起的对被试品的误击穿。
② 所需电源容量大大减小。系列串联谐振试验装置是利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。
③不会出现任何恢复过电压。被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。
④ 防止大的短路电流烧伤故障点。在谐振状态，当被试品的绝缘弱点被击穿时，电路立即脱谐（电容量变化，不满足谐振条件），回路电流迅速下降为正常试验电流的1/Q。而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
⑤ 设备的重量和体积大大减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。
