串联谐振试验设备是什么？
串联谐振试验设备采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前国内外高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。串联谐振试验设备广泛用于电力、化工、石油、冶金等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

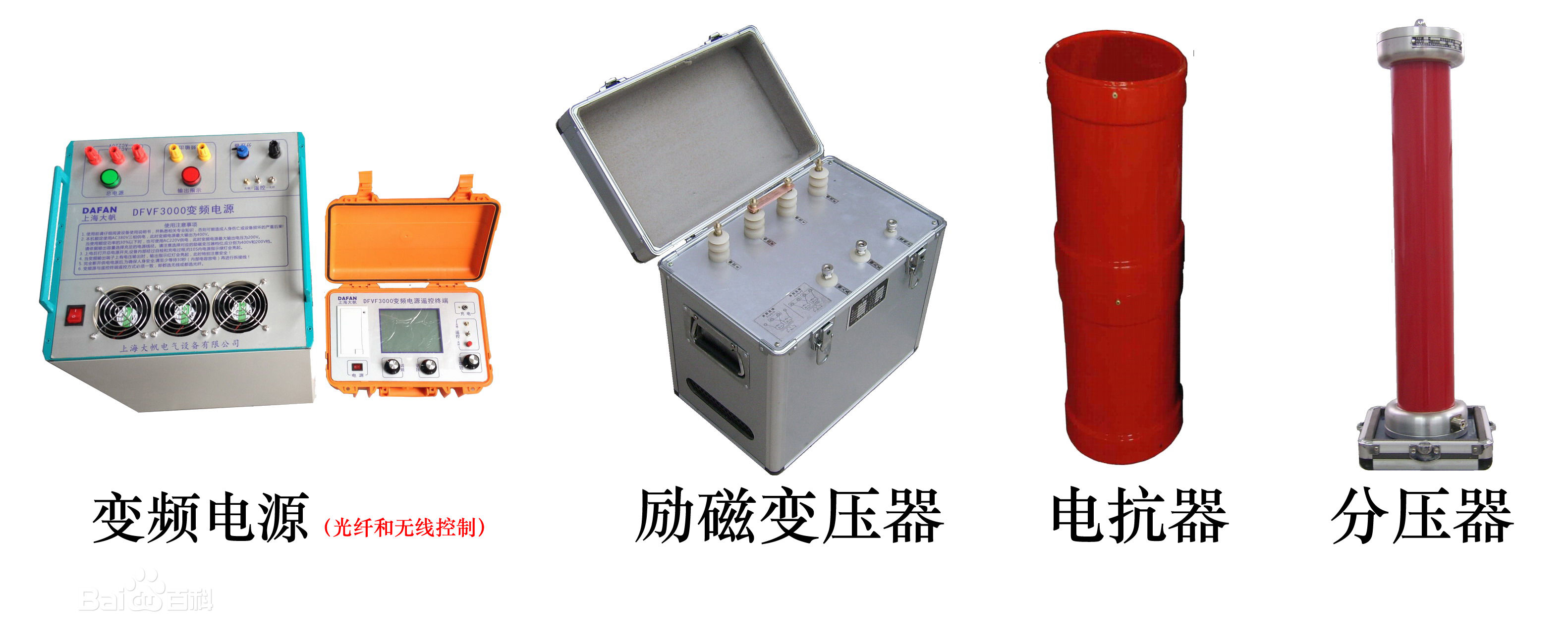

串联谐振试验设备主要由变频电源、励磁变压器、电抗器和电容分压器组成：
1.变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体;
2.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压;
3.高压电抗器：与容性试品发生串联谐振;
4.分压器：测量调节器上的高压电压值和低压;
串联谐振试验设备
主要用于10kV、35kV、110kV、220KV、500KV的交联橡塑电力电缆，66kV、110kV、220kV、500KV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。
串联谐振试验设备用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。
35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置应该重量轻，体积小，便携式电缆耐压试验系统由此而诞生。本实验中，要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运；电源采用220V单相或380V三相电源，方便现场取电；电抗器部分采用干式环氧浇注，美观可靠，适合各类型电缆的要求。
串联谐振试验设备功能特点：
1.执行国家标准GB501502006(电气装置安装工程电气设备交接试验标准)。
2.体积小，重量轻，安装方便，使用灵活。
3.国内独创的智能式扫频方式，现场测试直接快速。
4.品质因素高，输出电压波形稳定，纯正弦波，无谐波干扰。
5.控制电源部分具有地线未接、过流、过压、失谐(闪络)、多重保护。
6.采用国内领先的大功率变频控制电源及固定电抗器组合方式。
