Apr 16, 2019
哪些因素影响着串联谐振的试验结果？
串联谐振装置主要针对110KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压试验设备。

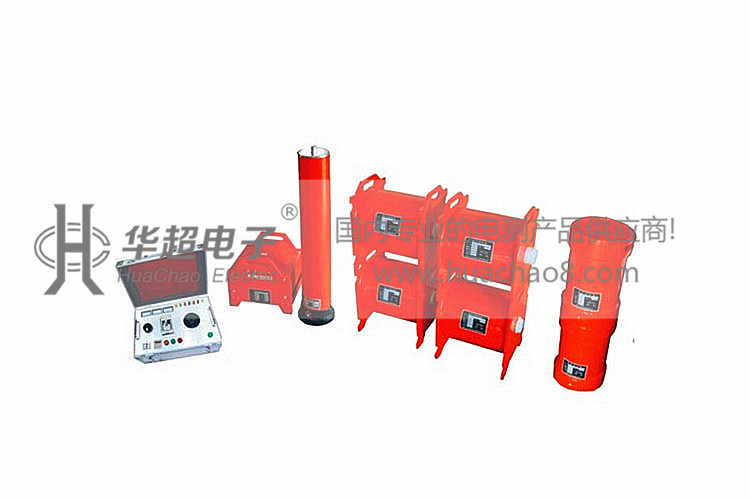

该装置主要由变频控制电源、励磁试验变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好;功率部分采用了进口的优质IPM模块，确保仪器稳定和安全。
但是总会出现一些些不确定的因素影响变频串联谐振试验结果，这些不确定因素包括。如下：
1.受高压引线的影响：单台电气设备进行交流电压试验时，由于试验容量小，高压引线对试验的影响不大。室外配电装置整体进行交流耐压试验时，其安装高度随电压等级的增加而增大。电压越高，高压引线越长。一般情况下，高压引线较长，电晕损耗增加，回路等效电阻增大。当杂散电容与被测电容并联时，环路的谐振频率减小，导致Q值减小，周围电磁场的干扰增大，导致Q值的减小。因此，在高压电气设备的交流耐压试验中，应尽量采用波纹管高压引线。
2.受天气因素的影响当温度较高时，回路的等效电阻大幅度增加，Q值减小；在高湿度条件下，导线电晕损耗大幅度增加，周围电磁场的干扰增大，使Q值降低。
3.受试验时间的影响：随着设备长时间的试验过程，设备逐渐升温，等效电阻增大，Q值也呈减小状态。在大热期，这种现象是非常重要的。一般设备需要休息半小时到一个小时左右才能够继续使用。
4.受电抗器的影响：反应器的一般要求是无损耗反应器。如果过程不好，损失往往很大。此外，当电抗器放置在铁板和其他金属部件上时，会形成涡流损耗，并增加等效电阻。
综上所述：在交流耐压的试验中，为减少串联谐振设备加热对Q值的影响，采取设备散热的措施。除了依靠电抗器的良好性能外，还应采取各种良好的电压均衡措施、合理的导线选择、合理的试验场地布置、合理的时间安排等措施，尽可能提高Q值等措施。
